Ki sa ki C11000 ETP Copper pou Terre?
UNS C11000 se estanda aelektwolitik di-pitch (ETP) kwivak yon minimòm de99.90% kwivepiPi gran pase oswa egal a 100% konduktiviti IACS. Kontni oksijèn 100-650 ppm li yo se yon rezilta nan pwosesis raffinage a epi li byen tolere nan vas majorite aplikasyon tè.
C11000 se lapi lajman espesifye kòb kwiv mete pou teren tè, ba plat ak ba wonnpaske li pè konduktivite segondè ak pri materyèl ki pi ba nan fanmi ETP la. Li se chwa defo pou pi wo a-remonte tè, dirèk-antre kadriyaj tè, lyezon ekipman ak pwoteksyon zèklè-desann-kondiktè.

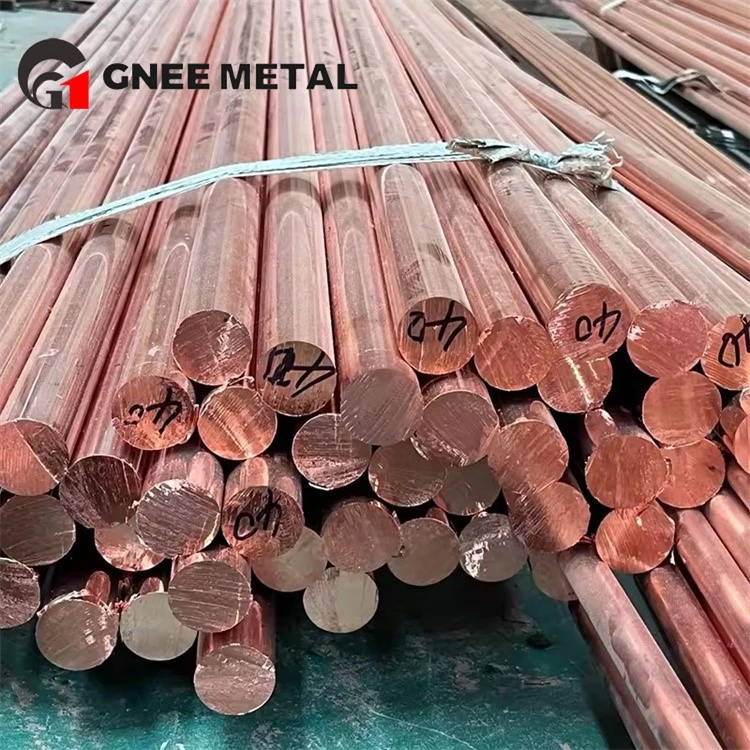

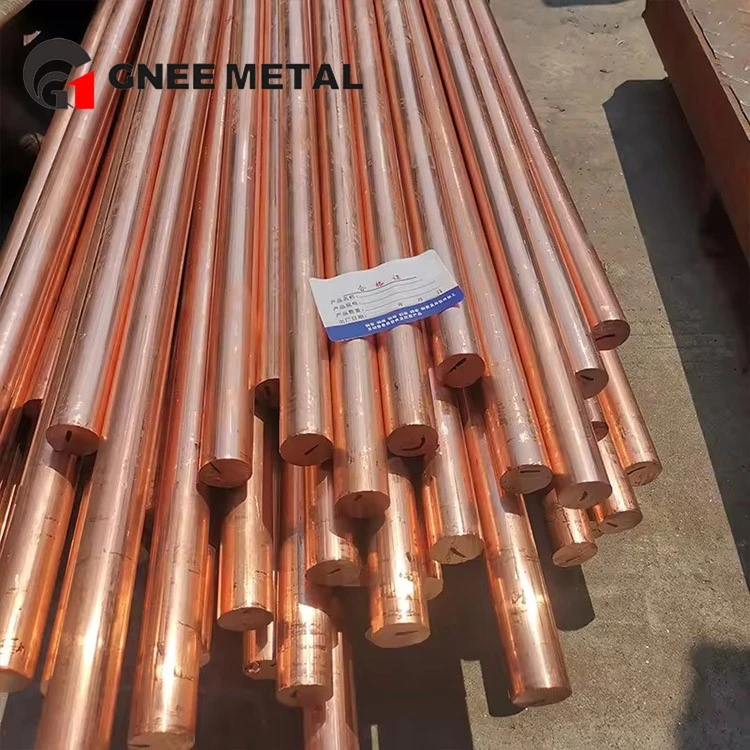

Ki sa ki C10200 Oksijèn-Copper gratis pou Terre?
UNS C10200 se yonoksijèn-sans (OF) kwivak yon minimòm de99.95% kwivak kontni oksijèn nanMwens pase oswa egal a 10 ppm. Absans oksijèn tou pre - vle di li kapabBrazed oswa chofe nan yon atmosfè rediksyon (idwojèn) san frajil- yon pwopriyete ki enpòtan nan patiraj sele ak sèten anviwònman pwosesis-plant yo.
Pou latè, se C10200 chwazi koteyo espesifye jwenti brazed, fyab prim oswa konduktiviti adisyonèl majinal (tipikman 101% IACS). Li se yon spesifikasyon komen nan kadriyaj tè poste ak koneksyon kwa-braze, lyezon done-sant, ak elektwonik oswa rezo tè instrumentation.
C11000 vs C10200 - Referans spesifikasyon rapid
| Pwopriyete | C11000 (ETP) | C10200 (Oksijèn-gratis) |
|---|---|---|
| Deziyasyon UNS | C11000 | C10200 |
| Kontni kwiv (min) | 99.90% | 99.95% |
| Kontni oksijèn | 100-650 ppm | Mwens pase oswa egal a 10 ppm |
| Konduktivite elektrik | Pi gran pase oswa egal a 100% IACS (tip. 100.5%) | Pi gran pase oswa egal a 100% IACS (tip. 101%) |
| Estanda gouvène | ASTM B152 (band/fèy), ASTM B187 (ba/baton) | ASTM B187 (ba/baton), ASTM B152 (band/fèy) |
| Tanperaman komen | O60 / H00 / H02 / H04 | O60 / H02 / H04 |
| Gwosè bann / plat ba | 25×3, 25×4, 30×3, 40×4, 50×5, 50×6 mm | 25×3, 25×4, 30×3, 40×4, 50×5 mm |
| Dyamèt ba wonn | 8, 10, 12, 16, 20 mm | 8, 10, 12, 16 mm |
| Pwa bobin (krèp) | 45-70 kg tipik | 45-70 kg tipik |
| Bobin paletize | Jiska 1 MT | Jiska 1 MT |
| Pi bon-metòd jwenti ki apwopriye yo | Egzotèrmik, mekanik (krip / boulon), TIG / MIG | èzotèmik, mekanik,brasaj (idwojèn-san danje), TIG/MIG |
| Pri relatif | Ki pi ekonomik | Prim sou ETP |
Kijan pou w chwazi - C11000 oswa C10200 pou Terre
De klas yo pral tou de pote aktyèl fay ak gaye yon grèv zèklè efektivman. Desizyon an anjeneral vini desann nanmetòd konjwen, anviwònman, spesifikasyon libellé ak bidjè. Sèvi ak pwen desizyon ki anba yo kòm yon gid k ap travay lè w ap ekri oswa revize yon spesifikasyon pwojè.
1. Default / jeneral -objektif la tè → chwazi C11000
Pou pifò kadriyaj tè bilding yo, kloti sou estasyon latè, kontrepwa dirèk-antere, kondiktè zèklè desann-, ak lyezon ekipman yo,enjenyè ak ekip pwojè presize C11000 ETPselon ASTM B152 / B187. Li se klas ki pi ekonomik, ki disponib anpil epi li aksepte tout metòd komen komen yo itilize nan travay tèr - soude eksotèmik (Cadweld-style), crimps mekanik, ak konektè boulon.
2. Pwojè ki gen gwo -volim ki baze sou pri- → C11000
Pou gwo tè-enstalasyon kadriyaj - sous-stasyon sèvis piblik, fèm solè, van-bag tè fèm - pri kondiktè a domine.C11000 delivre menm fonksyon tè a kòm C10200 nan pri inite ki pi ba anpil, ak fyab jwenti pa afekte lè yo itilize metòd estanda ekzotèmik oswa mekanik.
3. Pi wo konduktiviti headroom oswa spesifikasyon prim → C10200
Konduktivite 101% IACS kont 100% IACS se abenefis majinal- tipikman yon rediksyon 1% nan enpedans kondiktè pou menm -seksyon transvèsal la.Kote espesifikasyon prim yo mande pou "oksijèn-gratis" oswa "OF" kwiv, oswa kote yon ti maj sekirite adisyonèl sou fay-kapasite aktyèl la nesesè, anpil achtè chwazi C10200..
4. Brazed jwenti, anvlòp sele, idwojèn -anviwònman rich → chwazi C10200
Lè jwenti yoBrazed nan yon atmosfè rediksyon, oswa lè eleman tè yo sele andedan patiraj ki ka wè tras idwojèn oswa kote vakyòm / degassaj se yon enkyetid,spesifikatè yo deplase nan C10200. Li mwens pase oswa egal a 10 ppm kontni oksijèn anpeche idwojèn frajil nan koòdone nan braze. Komen nan:
Soustasyon tè-kadriyaj kwa-koneksyon ki sou teren-soude
Done-rezo rezo ak tè telekominikasyon ak ba otobis sele
Enstrimantasyon ak kontwòl-panèl lyezon kote yo espesifye oksijèn-pite gratis
Pwosesis-tèr plant nan atmosfè ki gen idwojèn oswa lòt gaz rediksyon
Estanda, Sètifikasyon ak Fòm Pwovizyon
Tou de C11000 ak C10200 yo pwodui pouASTM B152 (fèy, teren, plak)epiASTM B187 (ba otobis, baton, fòm). EN 13600 / EN 1652 ekivalan (Cu-ETP CW004A ak Cu{-OFE CW008A) yo disponib pou pwojè referans estanda Ewopeyen yo.
Chak pwodiksyon anpil bato ak yonEN 10204 Kalite 3.1 sètifika tès moulenki kouvri konpozisyon chimik, pwopriyete mekanik, konduktivite ak enspeksyon dimansyon.Twazyèm -enspeksyon pa SGS, BV, TÜV oswa lòt ajans kliyan yo-nominasyon yo akseptesou demann.
Jwenn yon sitasyon pou C11000/C10200 Earthing Strip

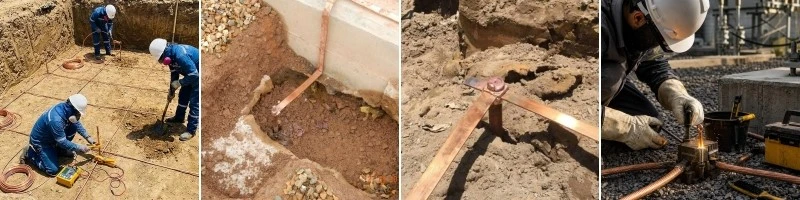

Aplikasyon Tè komen pa Kalite Pwojè
| Kalite pwojè | Konpozan tè tipik | Klas souvan espesifye |
|---|---|---|
| Kadriyaj tè bilding (komèsyal / endistriyèl) | 25 × 3 mm oswa 25 × 4 mm teren kwiv fè, dirèk -antere l ' | C11000 |
| Griy tè sou estasyon | 40 × 4 mm, 50 × 5 mm oswa 50 × 6 mm teren; 12-16 mm wonn baton tè ba | C11000 (default); C10200 kote koneksyon kwa-braz yo espesifye |
| Pwoteksyon zèklè desann-kondiktè | 25 × 3 mm oswa 30 × 3 mm teren; 8-10 mm ba wonn | C11000 |
| Telecom gwo kay won tè | 25×3 mm bann + 12–16 mm baton tè | C11000 |
| Done-santre lyezon | 25 × 3 mm oswa 30 × 3 mm teren, fèblan oswa fè | C10200 (rezo busbar sele) |
| Rail traction tèr | 50 × 5 mm teren; 12 mm wonn ba | C11000 (anwo -tè) / C10200 (segman soude anba tè) |
| Solè PV fèm tè bag | 25 × 4 mm oswa 30 × 4 mm teren | C11000 |
| Van-tèr nan fèm | 40 × 4 mm teren, 16 mm baton tè | C11000 |
| Pwosesis plant / idwojèn-zòn ki rich | 25 × 3 mm oswa 30 × 3 mm teren, jwenti brazed | C10200 |
Metòd Konjwen - Ki sa pou Espesifye
Bon jan kalite jwenti se yon sèl pi gwo varyab nan pèfòmans alontèm nenpòt ki sistèm teren an. Metòd klas ak jwenti yo ta dwe konsidere ansanm nan etap spesifikasyon la.
Exothermic (Cadweld-style) soude- travay ak tou de C11000 ak C10200; pwodui yon jwenti molekilè, ki ba-rezistans ki pa afekte pa klas kwiv. Ki pi komen nan sous-stasyon ak kadriyaj dirèk-antere.
Mekanik (krip / boulon)- travay ak tou de klas yo; itilize chemiz manch konpresyon oswa boulonnés. Espesifye pou jwenti aksesib, antretyen.
Braz- rezon ki defini pou presize C10200. Brazed jwenti nan C11000 ka soufri idwojèn embrittlement nan diminye atmosfè; C10200 pa fè sa.
TIG / MIG soude- tou de klas yo kapab soude; C10200 pi pito pou jwenti soude kritik paske metal soude a rete oksijèn-gratis.
Bezwen èd pou matche bon klas la ak metòd jwenti w la? Imèl Enjenyè nou yo
Gwosè tipik ak anbalaj
Seksyon teren estanda tè yo kenbe nanpwodiksyon kontinyèl pou livrezon rapid:
Strip / ba plat:25 × 3, 25 × 4, 30 × 3, 30 × 4, 40 × 4, 50 × 5, 50 × 6 mm - apwovizyone nan bobin galèt nan45-70 kgoswa bobin paletize nanjiska 1 MT.
Ba wonn:8, 10, 12, 16, 20 mm dyamèt - apwovizyone nan longè dwat (tipikman 3–6 m) oswa bobin, tou depann de dyamèt.
Tire tè fèblan:si ou vle fini elektwo-fèblan sou teren C11000 oswa C10200 pou aplikasyon korozyon-ki gen tandans oswa dirèk-antere.
Tolerans dimansyon yo swivASTM B152pou teren akASTM B187pou bar. Pi pre tolerans yo site sou demann.
FAQ
K: Pou yon kadriyaj tè estanda bilding, ki klas nou ta dwe presize - C11000 oswa C10200?
A: Pou pifò kadriyaj tè bilding lè l sèvi avèk jwenti ekzotèmik oswa mekanik, C11000 ETP pou ASTM B152 se spesifikasyon estanda a epi li se chwa ki pi ekonomik. C10200 rezève pou enstalasyon sele, brase oswa idwojèn-sansib.
K: Èske yo ka jwenti teren C11000 ak C10200 ansanm?
A: Wi. Tou de klas yo metaliji konpatib. Joint ekzotèmik ak mekanik an patikilye pa afekte pa melanj klas la. Pou jwenti brazed melanje-klas yo, pwosedi brasaj la ta dwe kalifye sou pi wo -klas oksijèn (C11000) pou konfime solidite jwenti yo.
K: Ki sa ki seksyon estanda teren tè - 25×3 mm oswa 50×5 mm?
A: Tou de se estanda, yo itilize nan diferan echèl. 25×3 mm se bilding tipik ak seksyon pwoteksyon zèklè-; 50 × 5 mm oswa 50 × 6 mm se poste tipik ak lou-seksyon endistriyèl. Pifò pwojè yo itilize 2-3 seksyon an paralèl ak balans pri, kapasite aktyèl ak solidite mekanik.
K: Èske ou bay teren kwiv fèblan tè?
A: Wi. Elektwo -fin fèblan disponib sou tou de C11000 ak C10200 teren tè pou pwojè ki espesifye kouch fèblan pou rezistans korozyon oswa konpatibilite galvanik ak estrikti asye.
K: Ki dokiman moulen yo bay chak chajman?
A: Chak lot bato ak yon sètifika EN 10204 Kalite 3.1 (analiz chimik, pwopriyete mekanik, konduktiviti, dimansyon) ak yon fakti komèsyal / lis anbalaj. Yo ajoute rapò enspeksyon twazyèm pati -sou demann.
K: Ki kantite ak tan plon ki aplike nan lòd teren tè?
A: Lòd yon sèl -atik 5–25 MT yo se woutin, ak pwogram konbine nan teren + ba + baton yo komen pou gwo tè-pwojè kadriyaj. Tan estanda a se 2-4 semèn, ak anbakman FCL nan gwo pò maritim atravè lemond.
